磁致伸縮液位計概述

磁致伸縮界面/液位變送器是一種界面、液位測量的新型技術產品，它能夠很好的解決惡劣工況下的界面/液位測量需要高精度、高可靠性的技術難題。由于磁致伸縮的技術特點，決定了其在測量過程中不會受到溫度、壓力、介電常數等因素變化的影響，及高精度、高穩定性、現場免維護、標定等優點，能夠很好的補充電浮筒、差壓變送器、雷達、磁性液位計等其他液位測量產品在現場應用中存在的缺點與不足。

磁致伸縮液位傳感器(以下簡稱傳感器，含普通型和隔爆型)用于液體液位、界面連續測量。除此以外，磁致伸縮液位傳感器的應用領域還十分廣泛，包括：石油、化工原料儲存、工業流程、生化、醫藥、食品飲料、罐區管理和加油站地下庫存等各種液罐的液位工業計量和控制，大壩水位，水庫水位監測與污水處理等等。

磁致伸縮液位計工作原理

磁致伸縮液位傳感器的結構部分由不銹鋼管（測桿）、磁致伸縮線（波導絲）、可移動浮子（內有永久磁鐵）等部分組成，見圖。

傳感器工作時，電路部分將在波導絲上激勵出脈沖電流，該電流沿波導絲傳播時會在波導絲的周?chē)a(chǎn)生脈沖電磁場。在傳感器測桿外配有一浮子，此浮子可沿測桿隨液位的變化而上下移動。在浮子內部有一組永久磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時，浮子周?chē)拇艌?chǎng)發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量脈沖電流與扭轉波的時間差可以精確地確定浮子所在的位置，即液面的位置。

磁致伸縮液位計技術參數

磁致伸縮液位計安裝方法

1.螺紋安裝

如圖所示，產品垂直安裝，安裝斜度不能大于5度；安裝浮球時，**(上)標記的半球應在液面之上；測桿兩端有測量死區；鎖緊環固定時下端與桿底端應平齊。

此種方式適用于大部分液罐測量，可選用廠家提供的連接法蘭或用戶特殊定制的法蘭，將液位傳感器安裝螺紋直接旋入法蘭中。

2.使用活動的連接頭安裝

此種方式適用于測量高度可調整的開罐與密封罐測量。

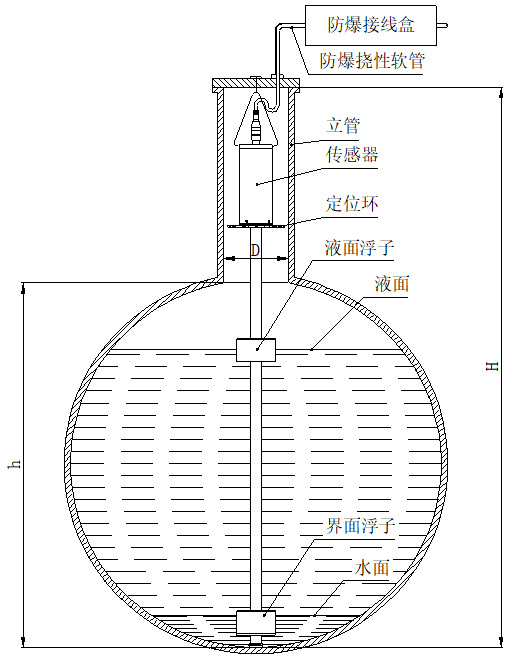

3.定位環安裝

傳感器測桿接觸罐底，依靠電子倉部的定位環防止傳感器擺動，傳感器電子倉及引出電纜在油罐內。

注：

h=罐高度

H=h+立管高度

D=Φ100mm

立管高度≥300mm

4.懸掛式安裝

傳感器被吊掛在罐口法蘭蓋下，測桿與罐底保持一定距離（2～5mm），依靠電子倉部的定位環防止傳感器擺動，傳感器電子倉及引出電纜在油罐內。

注：

h=罐高度

H=h+立管高度

D=Φ100mm

立管高度≥300mm

磁致伸縮液位計接線端子連接
